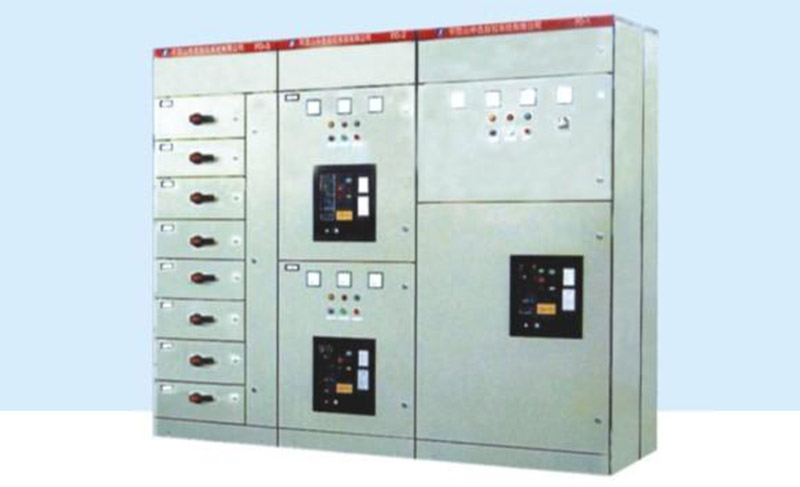

TJJ型固定分隔式低壓成套開關設備，主要使用于選煤廠和煤礦地面系統及發電廠、冶金礦山、石油化工、港口碼頭、建材、民用建筑等場所，作為交流三相四線或五線制、電壓660V、380V電力系統的電能分配和控制裝置。

結構及特點：

1，本開關柜采用了單元組合的結構形式，其饋電回路的斷路器采用固定安裝接線方式，使本開關柜具有了設計選型便利、運用操作檢查維護方便、可靠性高、造價適中的特點。

2，本開關柜適用660V，380V兩種電壓，為煤炭系統、冶金、石化系統實施660V系統供電提供了條件。當系統電壓為380V時，受電回路可取消控制變壓器和電壓互感器，饋電回路可取消漏電保護組件KDJ,LLJ。

3，開關柜骨架全部采用8MF型鋼材或敷鋁鋅板制成，風度較高，耐腐蝕能力強，外觀美觀，具有積木式模數化回路的特點，單元模數高度E=220MM，功能單元模數分為1E、2E、3E、4E，最多可裝8E。骨架一般分為三個區域，其上端為主線線區，下端為接地裝置和電纜進出線區，中間為功能單元安裝區。其前端為各功能單元電器元件安裝區，左后方為垂直母線通道，右后方為各回路饋出端子安裝區。

主要技術參數：

1. 額定絕緣電壓：660VAC、800VAC

2. 額定工作電壓：380VAC、660VAC

3. 二次電路額定工作電壓：220VAC、（380VAC、110VAC）

4. 水平母線額定電流：630A、880A、1000A、1250A、1600A、2000A、2500A、3200A

5. 水平母線額定短時耐愛電流：50KA（有效值）1秒

6. 水平母線額定峰值耐受電流：105KA

7. 外殼防護等級：IP30（亦可按用戶要求設置防護等）。
